行业背景
光电半导体行业属于高端精密制造赛道，涵盖晶圆切割、芯片研磨、半导体封装、光学镜片加工、光刻制程等细分领域，车间多为万级、千级超高洁净无尘车间，环保、安监、洁净体系管控标准极高。
行业区别于传统工业除尘，核心诉求并非简单扬尘治理，而是杜绝超细硅粉、粉尘颗粒造成的精密器件划痕、报废，同时解决光刻工序微量IPA有机废气污染。传统除尘设备易产生二次扬尘、静电污染、过滤精度不足，会直接导致精密产品良率下降，无法满足半导体车间洁净标准，是高端粉尘治理、无尘车间改造、精密工况配套的核心刚需行业。
生产流程与粉尘产生环节
光电半导体行业产尘以超细、悬浮、高洁净风险粉尘为主，产污环节精准集中在精密制程：
晶圆切割芯片打磨研磨
大量0.1-1μm超细硅粉、基材微粉，悬浮性极强，极易吸附在精密芯片、光学镜片表面。
半导体抛光精磨
微量粉体持续脱落扩散，形成车间悬浮微尘。
设备台面工装死角
沉积微尘，设备启停、人员走动极易引发二次扬尘，直接破坏车间洁净度。
光刻显影工序
光刻胶挥发产生微量IPA有机废气，无明显异味但存在微量VOC超标风险。
粉尘特性深度分析
光电半导体粉尘具备超细悬浮、无腐蚀、高洁净敏感、静电敏感的专属特性，废气具备微量、低浓度、洁净度关联特性：
- 粉尘粒径特性：以超微细无机硅粉、基材微粉为主，粒径远小于普通工业粉尘，极易穿透普通滤材，悬浮滞留时间长，难以自然沉降。
- 洁净特性：粉尘虽无腐蚀、无爆炸风险，但微小颗粒即可造成精密器件划痕、短路、透光率下降，对车间洁净度、粉尘残留量零容忍。
- 静电特性：精密半导体器件极度怕静电，治理设备必须全程防静电、无静电释放，杜绝静电击穿芯片风险。
- 废气特性：光刻工序VOC废气浓度低、无浓烈异味，但属于精密车间可控排放污染物，需精细化净化，不可直排。
客户痛点与治理难点
光电半导体行业治理难点集中在精密洁净、零二次污染、全域无尘管控：
超细微尘捕集难度大
普通除尘设备过滤精度不足，无法拦截微米级粉尘，悬浮微尘持续超标，影响产品良率。
二次扬尘无法杜绝
传统除尘吹扫、人工清扫易扰动车间气流，造成全域二次污染，破坏无尘车间等级。
静电管控严苛
普通设备无防静电设计，易产生静电积累，存在精密器件静电击穿风险。
死角积尘难以清理
设备死角、吊顶、设备缝隙积尘难以清理，常规除尘仅能处理明面扬尘，无法实现全域无尘。
微量VOC废气易被忽略
单一除尘无法满足全套环保验收要求，存在隐性合规风险。
元炳一厂一策定制化解决方案
元炳聚焦半导体行业「超高洁净、零静电、零二次扬尘、全域无尘、微量废气净化」核心需求，采用「点位精准精密除尘+中央真空全域清扫+微量VOC多级净化」定制化方案，适配精密无尘车间专属工况：
方案A【晶圆切割、芯片研磨精密工位】
采用防静电精密覆膜除尘机组，点对点密闭精准捕集制程超细微尘，超低风阻、无气流扰动，杜绝二次扬尘，全程防静电，保护精密器件。
方案B【全域无尘车间整改运维】
配套中央真空清扫系统，专属无尘清扫工况，可清理吊顶、设备缝隙、台面死角积尘，无扬尘、无残留，维持车间恒定洁净等级，是半导体无尘车间标配刚需。
方案C【光刻制程粉尘+VOC复合工况】
精密除尘机组前置拦截微尘，后端搭配多级低浓度活性炭净化机组，分工况净化微量IPA废气，实现粉尘、废气双重达标。
元炳核心设备选择建议
| 生产工况 | 推荐核心设备 | 核心技术优势 |
| 晶圆切割、芯片研磨精密工位 | 防静电精密覆膜除尘机组 | 点对点密闭精准捕集制程超细微尘，超低风阻、无气流扰动，全程防静电，保护精密器件。 |
| 全域无尘车间整改运维 | 中央真空清扫系统 | 专属无尘清扫工况，清理吊顶、设备缝隙、台面死角积尘，无扬尘、无残留，维持车间恒定洁净等级。 |
| 光刻制程粉尘+VOC复合工况 | 精密除尘机组+多级低浓度活性炭净化机组 | 前置拦截微尘，后端多级净化微量IPA废气，实现粉尘、废气双重达标。 |
实施价值，算好环保与效益总账
聚焦金属机械加工粉尘防爆 + 焊烟净化双重核心痛点，元炳采用「源头密闭捕集 + 防爆预处理 + 全自动脉冲清灰 + 专项焊烟净化」一体化治理工艺，区分纯打磨粉尘、纯焊接、粉尘焊烟混合三类工况，无基建改造、快速投产，分工况定制差异化方案。
合规价值
全方位满足光电半导体无尘车间洁净标准与环保排放标准，同步解决超细粉尘超标、微量VOC废气污染问题，顺利通过洁净体系认证、环保年审与常态化检查，杜绝合规隐患。
品质价值
精准捕集制程微尘、杜绝二次扬尘，彻底避免粉尘造成的芯片划痕、器件短路、光学产品瑕疵，大幅提升精密产品良品率，降低废品损耗成本，为高端精密生产保驾护航。
运维价值
中央真空清扫系统替代人工清扫，无尘化、高效率完成车间全域保洁，不影响生产工况，无需停机整改，适配精密产线连续生产节奏。
安全价值
全程防静电设备设计，杜绝静电积聚与静电击穿风险，保护高精密、高价值半导体器件与生产设备，规避高端生产安全损耗。
技术趋势预测
光电半导体粉尘废气治理将向「超高精度净化、智能洁净联动、一体化集成、零运维」方向升级：
- 纳米级超高精密滤材成为行业标配，可拦截纳米级超细微尘，适配更高等级无尘车间建设；
- 智能洁净监测系统可实时联动车间洁净度、粉尘浓度，自动调节设备风量与运行模式，实现节能精准治理；
- 除尘、清扫、废气净化一体化集成设备逐步普及，精简设备布局，适配精密车间有限空间；同时无人智能清扫、远程运维监控系统将全面落地，实现无尘车间全自动洁净运维。
元炳的
光电半导体行业治理核心不在于除尘降噪，而在于保良率、守洁净、防静电。该行业是典型高端精密治理场景，普通工业除尘设备的扬尘、静电、过滤精度不足，都会直接造成高端产品报废，损失远高于治理成本。元炳深耕高端精密车间治理，摒弃传统粗放式除尘逻辑，以「精密过滤、全域无尘、静电防护、微量净气」为核心，定制适配半导体、光电车间的专属治理方案，兼顾环保合规、车间洁净与产品品质，是高端精密制造车间整改升级的最优解决方案。
推荐设备

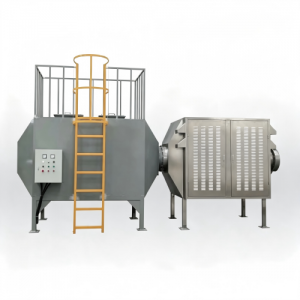

立式活性炭箱
处理风量：1000-100000m³/h，支持非标定制大小风量
主体材质：主流Q235碳钢高温喷塑、SUS304不锈钢；腐蚀潮湿工况可定制PP防腐材质
适配滤料：蜂窝活性炭、柱状颗粒活性炭通用
工作温度：≤60℃常温废气
结构配置：均流布气系统、承重格栅、压差检测口、密封检修门

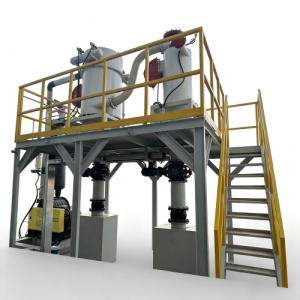

防爆型集中真空清扫系统
处理风量：1000-12000m³/h
工作负压：1800-5000mmH₂O
同时作业点位：2-10个（可按需定制）
防爆等级：整机工业防爆配置
过滤方式：两级高精度过滤
作业模式：多点位同时无尘密闭清扫

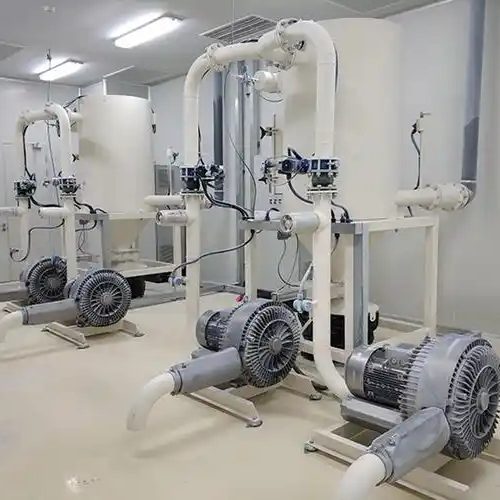

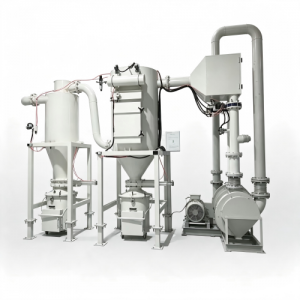

真空清扫系统（中央负压清扫系统）
系统负压：30-45KPa
设备功率：5.5KW-55KW（支持定制）
处理风量：2000-15000m³/h
过滤精度：0.3μm
粉尘过滤效率：≥99.99%
控制方式：PLC智能变频、自动脉冲清灰
同时作业人数：2-10人（按需配置点位）
适用管路长度：≤200m（可定制加长）
